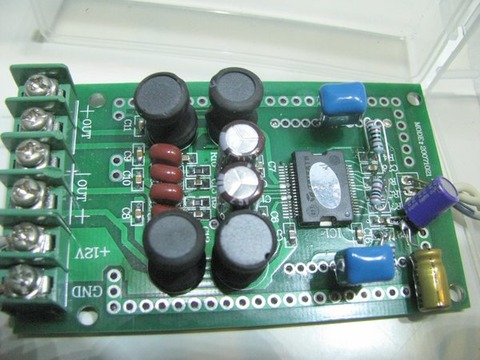

ta2024-0ここ1年くらい常用にしていた、Tripath TA2024 EVMボード。当時、ebayで送料込1,400円くらいだった気がする。実は、プラスマイナスを逆接続してIC燃やしてしまい、画像は二台目。

改造点は、全て手持ちにあったパーツとの換装で、
  • 8Ωスピーカーの定数にするために、 C22,C25,C27,C28を0.47uF→0.22uFフィルムコンに。
  • C18,C19を日ケミLXF220uFに。
  • R2,R4,R5,R6をチップ抵抗から金皮抵抗(秋月)に。
  • 5V電源強化に、C17のチップコン+側と基板外周のGNDにOSコン22uFと470uF10v電解コンを追加した。
  • C14,C15を作業がしやすいよう、小型のフィルムコンに。

ノーマル状態でも 、あまり不満は無かったのだけど、やはり換装後の方が、明らかにクリアになり、低音が充実した。

チップパーツ換装の際は、長めに切った足に半田を盛っておいて、足に小手を当てて半田付けするようにすると、比較的簡単だ。
